|  | 2. Spannungsausgang, gefiltert mit Zusatzverstärkung
Option DX für TS 621 / TS 621 HD | |
 | | | • Spannungsausgang 0...±10V, gefiltert
• zusätzlich zum ungefilterten Standardausgang
• Grenzfrequenz wählbar über DIP-Schalter
0,5 / 5 / 10 / 20 Hz
• Zusatzverstärkung wählbar über DIP-Schalter
2-, 3-, 4- oder 5-fach
|
|
| Beschreibung | |
Die Option DX bietet einen zweiten, zusätzlichen 0 ...10V Ausgang zum Messverstärker TS 621.
Dieser Ausgang ist gefiltert und zusätzlich verstärkt um den Faktor 2, 3, 4 oder 5. Das Signal steht parallel zum schnellen Standardausgang zur Verfügung.
Diese Option dient dazu, die höherfrequenten Anteile - ohne Nutzinformation - aus dem Zugkraftsignal herauszufiltern.
Option DX beinhaltet einen vierfach umschaltbaren Signalfilter. Im Bereich der jeweiligen Grenzfrequenz weist die Übertragungskennlinie des Filters eine hohe Steilheit auf.
Dies führt zu einem sehr sauberen Filterergebnis.
Die wählbaren Grenzfrequenzen ( fC ) liegen bei 0,5Hz / 5Hz / 10Hz und 20Hz.
Filter-Übertragungskennlinie - logarithmische Darstellung
|
| Wozu ? | |
Das Zugkraftsignal enthält typ. höherfrequente, parasitäre Anteile.
Diese sind verursacht durch Maschinenschwingungen, Exzentrizitäten, Changierbewegungen, Rückwirkungen aus der Materialführung usw..
Regelungstechnisch sind diese Anteile sehr unerwünscht bzw. störend.
Die Option D filtert diese Anteile heraus und stellt ein reines Zugkraftsignal zur Verfügung.
Animation starten mit F5
gemessenes Zugkraftsignal mit parasitärem
Signalanteil
gefiltertes
Zugkraftsignal
fC = 5Hz
Zugkraftsignal mit einem dynamischen Anteil (Frequenz ca. 3Hz )
Animation zeigt die Wirkung des Filters ohne Zusatzverstärkung.
|

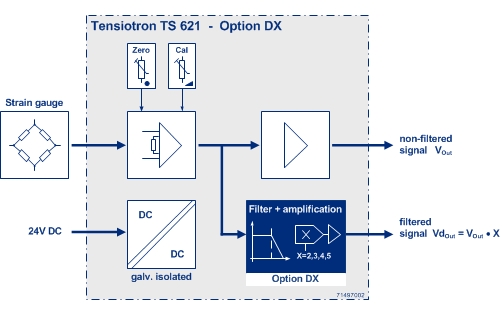

| Blockschaltbild | |
| Produktzugehörigkeit | |
Zur Produktseite | | TS 621
• für DMS-Sensoren
• optionale Ausgänge
• 24V DC Versorgung
• galvanische Trennung |
| |
Zur Produktseite | | TS 621 HD
• für DMS-Sensoren
• hohe Bandbreite
DC...40kHz
• 24V DC, galv. getrennt |
|
|
